Normgerechte Heizungswasseraufbereitung von JUDO

Heizungsanlagen werden immer effizienter und kompakter – und so anspruchsvoll wie nie, wenn es ums Wasser geht. Die Befüllung von Warmwasserheizungen ist inzwischen eine Wissenschaft für sich. Zum einen formulieren die Regelwerke bestimmte Anforderungen an das Füllwasser. Zum anderen machen die Hersteller von Thermen, Kesseln und Wärmetauschern strenge Vorgaben zur Wasserqualität.
JUDO unterstützt von der Analyse des Wassers bis zur Wahl der richtigen Maßnahme mit einem umfassenden Sortiment an modernsten Heizungsschutzprodukten, inklusive Beratung.

Luft, Schlamm, Sand und Magnetit sind Gift für Heizungsanlagen. Sie verursachen unter anderem erhöhten Energieverbrauch, Gluckern in den Heizkörpern oder Schäden am Heizkessel. Nicht umsonst fordert die VDI-Richtlinie 2035 die Integration eines Filters in den Heizungskreislauf. Auch bei Neuanlagen lässt es sich nicht vollständig ausschließen, dass Schmutzpartikel ins Heizungssystem gelangen – zum Beispiel durch Materialrückstände aus der Produktion oder durch Verunreinigungen, die während der Installation auftreten. Im laufenden Betrieb einer Anlage können verschiedene Umstände zu Verunreinigungen führen. Einer der Hauptverursacher: Sauerstoff, der mit geringen Mengen an Luft unbeabsichtigt ins Heizungssystem gelangt. Sauerstoff ist hochreaktiv und geht Verbindungen mit verschiedenen Metallen aus Rohrleitungen und Komponenten ein. Die bekannteste dieser sogenannten Oxidationsreaktionen: Rost. Eine weitere, eine Art Vorstufe zur Korrosion, ist die Bildung von Magnetitschlamm. Er ist zwar für Rohrleitungen ungefährlich, kann aber dennoch im Heizungssystem erhebliche Schäden anrichten. Um eine Heizungsanlage dauerhaft sicher und effizient zu betreiben, ist es unerlässlich, beides aus dem Heizwasser zu entfernen: Feststoffpartikel, vor allem Magnetit – und Luft.

JUDO bietet Lösungen zur Filtration des Heizwassers, die nicht nur der Norm genügen, sondern höchsten Ansprüchen. Vom Magnetitfilter bis zum hydrodynamisch optimierten Rückspülfilter. JUDO MAFI zum Beispiel filtert Partikel mit einem optimierten Abscheideverfahren – einer effektiven Kombination aus Zentrifugalabscheidung und der Kraft von drei Hochleistungsmagneten. So werden magnetische und nichtmagnetische Teilchen durch den Magnetitfilter zuverlässig abgeschieden. Außerdem entfernt er freie Luft- und Gasblasen über eine automatische Entlüftung – für effektiven Schutz mit Zentrifugal-Wirkung und Magnet.

Filtration und hydrodynamische Luft ­ und Mikroblasenabscheidung

Der rückspülbare Heizungsfilter JUDO HEIFI­TOP entfernt neben kleinsten Schmutzpartikeln auch Gase. Sein einzigartiges Erfolgsrezept ist der Filtereinsatz mit drehbarer Rundbürste in einer besonders groß dimensionierten Filterkammer. Konstruktiv im Vorteil: Während bei konventionellen Schlammabscheidern die Durchströmung von Gewebe­ oder Filterelementen von Druck­ und Strömungsverhältnissen abhängig ist, erfasst HEIFI­TOP das Heizwasser vollständig und führt es zwangsweise durch die Filterkammer. An der Rundbürste lagern sich Schmutzteilchen und Mikroblasen an. Die Luftblasen sammeln sich im oberen Teil der Kammer und werden durch einen automatischen Entlüfter abgeführt. Die Reinigung des Filters geschieht im Handumdrehen. Mit Betätigung des Handrads dreht sich auch der Bürstenkörper, Schmutzteilchen werden abgeschüttelt und in den Abfluss gespült. Die Filtrationswirkung erfasst alle Arten von Partikeln – magnetische wie nichtmagnetische.

JUDO führt auch ein reines Entgasungssystem im Sortiment: JUDO HEIFI-AIR-FREE für Heizungs­ und Kühlkreisläufe arbeitet nach dem Prinzip der dynamischen Vakuum­Entgasung. Dabei wird das Wasser in einem Behälter versprüht, wobei gleichzeitig der Druck bis zum Vakuum abgesenkt wird. In diesen Verhältnissen können Gase nicht mehr in gelöstem Zustand bleiben und werden freigesetzt. So bringt HEIFI­AIR­FREE den Gasgehalt des Wassers praktisch auf Null.

Zwischen Heizung und Trinkwassernetz gehört mehr als ein „und“

Nach der Trinkwasserverordnung, DIN EN 1717 und DIN 1988­100 ist das unabgesicherte Anschließen des Heizkreislaufs an das Trinkwassernetz nicht zulässig. Heizwasser muss durch eine Sicherungseinrichtung von der Trinkwasser­Installation abgetrennt sein, damit ein Rückfließen von verunreinigtem Wasser verhindert wird. Mit der Füllarmatur JUDO HEIFI­FÜL PLUS ist das Be­ und Nachfüllen nicht nur sicher und normgerecht, sondern auch besonders komfortabel. Die ein­ und ausgangsseitigen Absperrventile, zwei Rückflussverhinderer und das Drei­Kammer­System sorgen für eine effektive Trennung von Trinkwassernetz und Heizungssystem. Durch den eingebauten Druckminderer wird die Heizungsanlage zudem automatisch mit dem Betriebsdruck befüllt und so vor Überdruck bei der Be­ und Nachfüllung geschützt.

Die ideale Komplettstation:

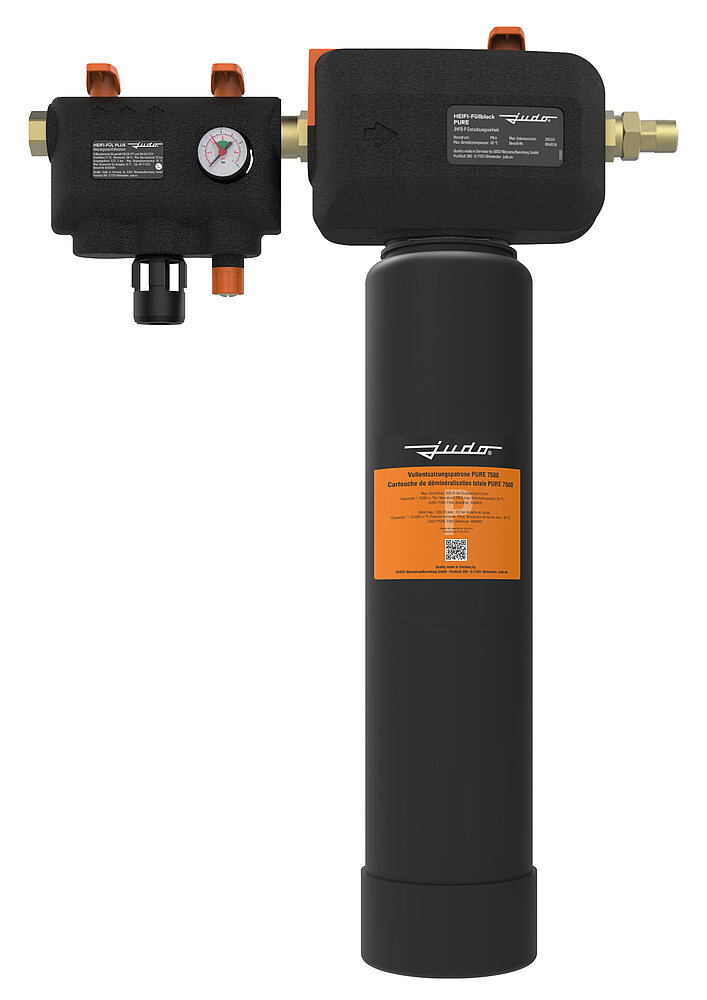

Mit den Allround-Systemen der HEIFI PURE Serie bietet JUDO eine praktische Kombination aus der Füllarmatur JUDO HEIFI FÜL PLUS und der Entsalzungseinheit JUDO HEIFI-Füllblock PURE – inklusive Vollentsalzungspatrone. Die Kapazitätsüberwachung sorgt für einen besonders sicheren Betrieb, bei Überschreitung der Patronenkapazität erfolgt eine Meldung über den potenzialfreien Kontakt. Dank programmierbarem LCD-Display mit Kapazitäts- und Leitfähigkeitsanzeige haben Benutzer sämtliche Funktionen immer im Blick. Die Komplettlösung inkl. Befestigungsmaterial ist in zwei Varianten verfügbar: je nach Kapazitätsbedarf mit der Vollentsalzungspatrone JUDO PURE 3500 (HEIFI PURE Set 150) oder JUDO PURE 7500 (HEIFI PURE Set 300).

Das Füllsystem, das mitdenkt

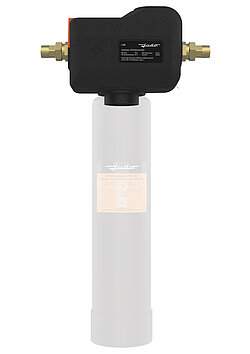

JUDO i­fill macht das Befüllen von Warmwasserheizungen mit entsalztem oder enthärteten Wasser besonders einfach, komfortabel und sicher. Das System verfügt über einen Druck­ und einen Leitwertsensor und gewinnt damit selbständig alle wichtigen Daten, um die Erstbefüllung und regelmäßige Nachfüllvorgänge vollautomatisch zu steuern. Eingegeben werden nur einige Werte zur Heizungsanlage, zur verwendeten Patrone und der gewünschten Füllwasserqualität. Diese fragt das System über das LCD­Display ab – sodass die Inbetriebnahme und die Erstbefüllung intuitiv und selbsterklärend erfolgen. Über ein optionales Connectivity­Modul zur Verbindung per WLAN/LAN kann das System weltweit per App oder Webbrowser gesteuert werden – eine API-Schnittstelle ermöglicht zusätzlich die Integration in lokale Smart Home Systeme. Im laufenden Heizungsbetrieb überwacht JUDO i­fill den Anlagendruck und füllt – falls nötig – vollautomatisch nach. Dazu können verschiedene Grenzwerte eingestellt werden. Wird einer dieser Werte überschritten, schließt das Füllventil. So verhindert das System, dass unkontrolliert Wasser in die Heizung fließt, zum Beispiel bei einer Leckage an der Heizungsanlage.

Das universell Wasseraufbereitungssystem

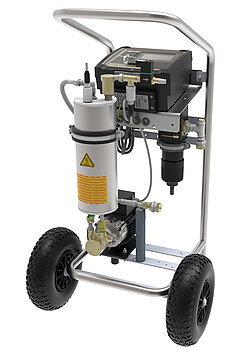

Für die normgerechte Heizungswasseraufbereitung kommen meist unterschiedliche Produkte zum Einsatz. Deren korrekte Anwendung nimmt nicht nur Zeit, sondern auch Platz in Anspruch. Die vollwertige Einheit JUDO HEIFI­PURE & CLEAN übernimmt sowohl die Filtration, Entsalzung als auch Enthärtung in geschlossenen Kreisläufen – ohne Entleerung, ohne Neubefüllung und ohne Betriebsunterbrechung. Die Anlage filtriert und entsalzt bzw. enthärtet Heizungs­ und Prozesswasser in einem Schritt, ohne dass das System abgeschaltet werden muss. Dafür sorgt die eingebaute, hocheffiziente Umwälzpumpe, die eine hohe Aufbereitungsleistung ermöglicht – bei einer gleichzeitig ressourcen- und kostenschonenden Funktionsweise. Die Ausführung „HEIFI-PURE & CLEAN – mobil“ ist komplett vormontiert und dank der mobilen Einheit bequem zu transportieren und schnell einsatzbereit.

Bei der Installation und Erstinbetriebnahme von Heizungsanlagen werden die Voraussetzungen geschaffen, dass diese über lange Jahre zuverlässig und effizient funktionieren. Dabei spielt das richtige Füllwasser eine entscheidende Rolle: Die fachgerechte Heizwasseraufbereitung ist ein unerlässlicher Teil der Installation und des Betriebs einer Anlage. Bei all den Normen und Vorschriften kann man schnell mal den Überblick verlieren. Ob Enthärtung, Vollentsalzung, Filtration oder Entgasung – JUDO hat für jede Aufgabe das richtige System. Damit Heizungsbauer und Installateure ihre Arbeit praktikabel und sicher ausführen können.
